Malý TV vysílač :-/(frekvencie VHF aj UHF)
Pro přenos obrazu na maximální vzdálenost 20m můžete použít následující zapojení.

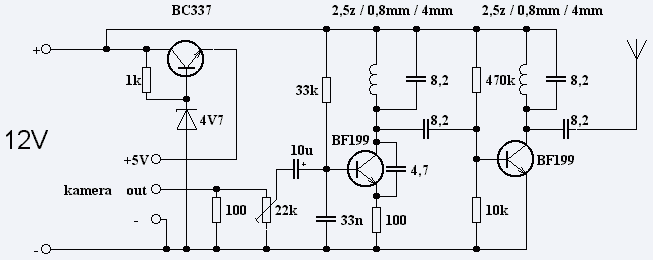

Na obrázku je schéma zapojení skládajícího se ze stabilizátoru 5V pro kameru, vf oscilátoru a
laděného vf zesilovače. Napájení 12V se pro kameru stabilizuje jednotranzistorovým
stabilizátorem na 5V. Výstup z kamery se vede na trimr 22k, kterým se nastavuje světlost
obrazu. Signál z tohoto trimru se vede přes kondenzátor přímo na vf oscilátor a z něho na vf
zesilovač. Oba tyto díly mají v kolektoru stejný LC obvod. Cívky jsou vzduchové s 2,5 závity
lakovaným Cu drátem o průměru 0,8mm navinutých na 4mm. Na vf zesilovač je přes
kondenzátor připojena malá anténa o velikosti asi 20cm.
Zapojení nemá na výstupu žádný filtr, proto je možné jeho vysílání zachytit jak na VHF, tak i
na UHF.
Schéma (dole)
